キャラメル式箱（サック箱）の展開図

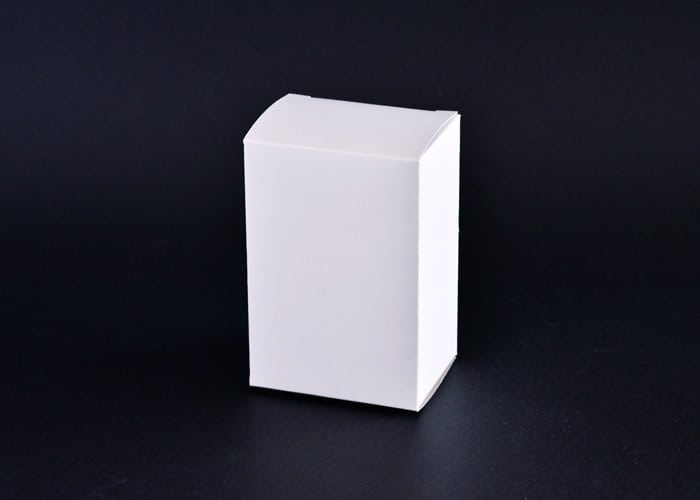

キャラメル式箱（サック箱）の特徴

　キャラメル式箱はサック箱・キャラメル箱ともいい、箱の上下に差し込みのフタがついた形状をいいます。お菓子のキャラメルを入れるパッケージがこの形状だったので「キャラメル箱」という呼び名で広く知られています。筒状の胴体を持ち、上下に差し込み式のフタが付いている箱で、紙箱の中で最も代表的な形状といえます。蓋の差し込み部分に切れ込みを入れ、内容物の重みで底が抜けるのをある程度防ぐことができます。ケーキ入れ、お菓子入れ、おもちゃ箱、店舗用ギフトボックス等、さまざまな用途で使用できます。

■キャラメル式箱（サック箱）の特徴を動画で解説！

キャラメル式箱（サック箱）の図面、すぐ作成できます

当サイトでは自由なサイズで［キャラメル箱の図面作成］を行えるシステムを導入しています。図面作成システムは本ページの下部にございます。また、図面のダウンロードも可能です。ぜひご利用ください。

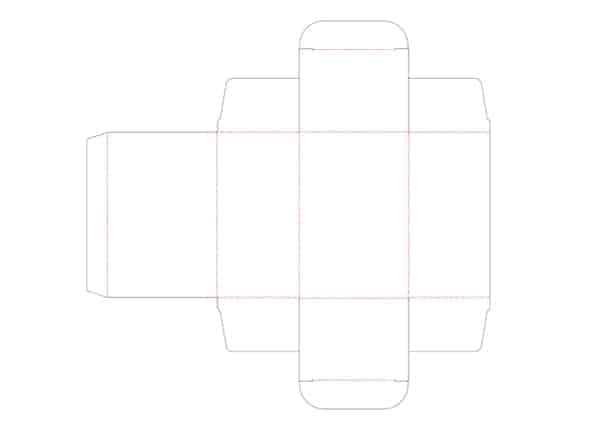

■キャラメル式箱（サック箱）の展開図

キャラメル式は上下に差し込み式のフタが付いている形状の箱です。
箱を組み立てた時の形はジゴク底やN式と同じように綺麗な形になります。
キャラメル式の展開図です。

蓋（フタ）と底が差し込み式になっています。
キャラメル箱、B式箱ともいわれています。
使用前は平面でかさばらないので保管がしやすいです。
底を下使う方法と側面に使う方法があります。平たい製品の包装にも適しています。

既存のサイズなら、箱を安くオーダーメイドできます

弊社が既に作成したサイズの箱でよければ、型の作成費をかけずに紙箱・化粧箱を制作できます。作成したサイズは下記にて公開しており、作成したい化粧箱のサイズの有無もすぐに検索いただけます。適合するサイズがあれば、印刷内容を選択するだけで簡単にお見積もり金額が算出されます。ぜひ一度ご利用くださいませ。

キャラメル式箱（サック箱）の図面作成とダウンロード

使用方法

下記フォームより、立体図に該当するサイズをmm単位でご入力ください。
[作図する]ボタンを押すと、指定サイズの図面が作成されます。
また一度作成した図面はsvg形式でダウンロードいただけます。

図面作成に当たってのご注意

*　図面はSVG形式で生成しています。
　　SVG形式に対応しないブラウザでは使用いただけません。
　（SVGはベクター形式の画像です、Illustrator等で劣化のない拡大や縮小ができます）
*　ダウンロードした図面ファイルには3方向の寸法が記載されています。
*　入力値によっては正常な図面が生成されない場合がございます。
*　本ページで作成した図面は、弊社で印刷可能であることを保証するものではありません。

図面の作成フォーム

形状
